产线物流线条码扫描系统

编码器



测高光栅

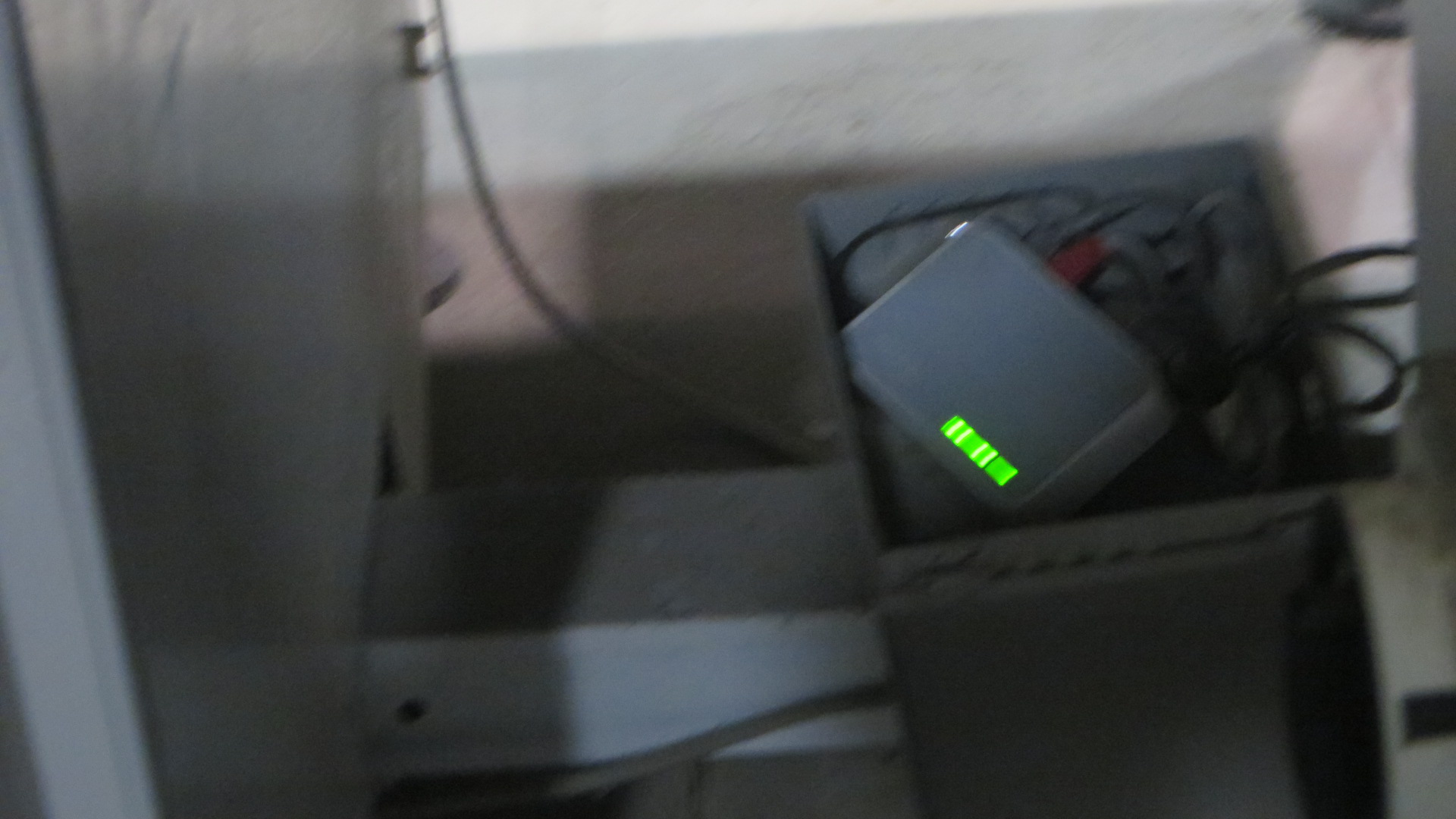

交换机

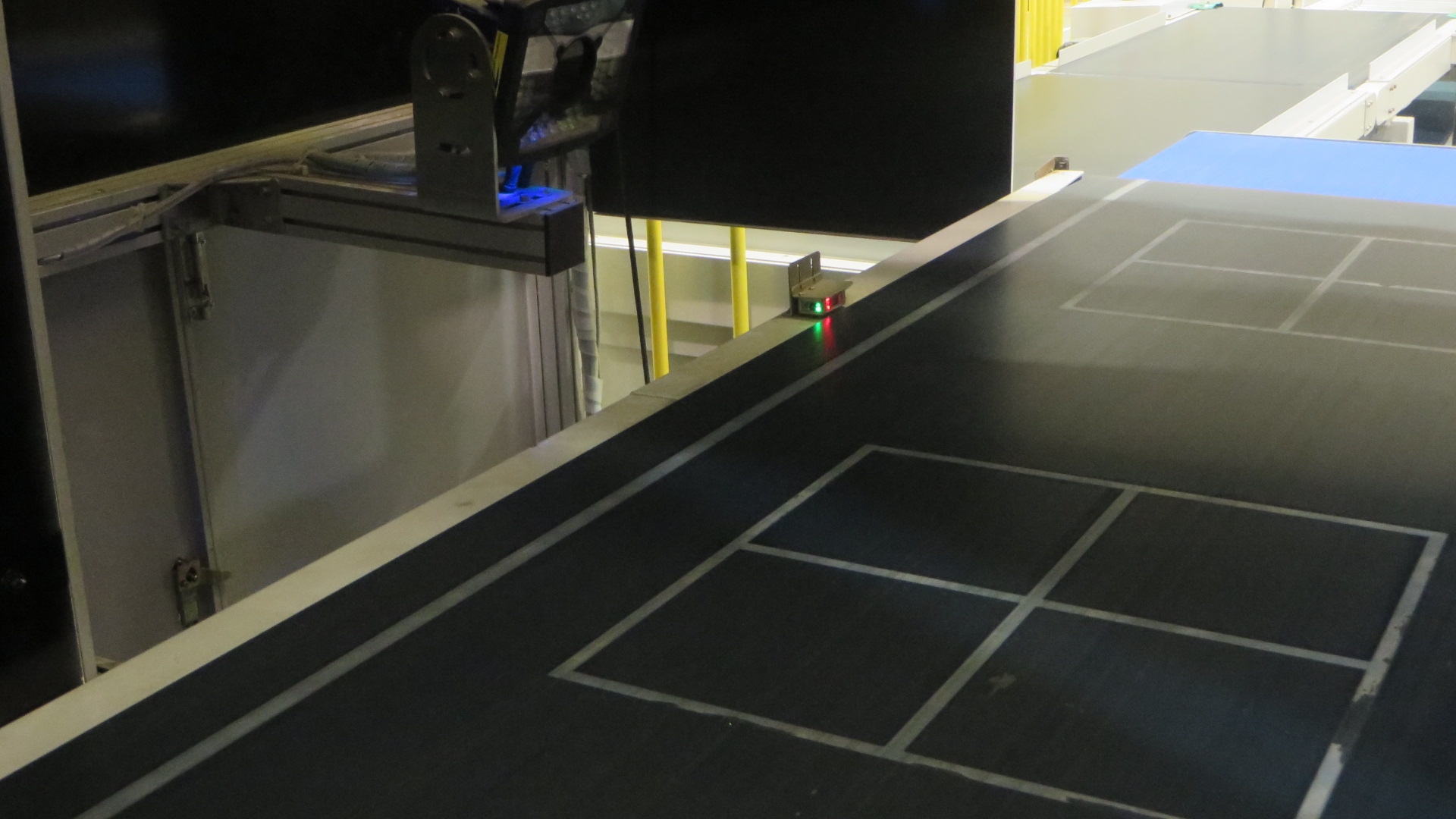

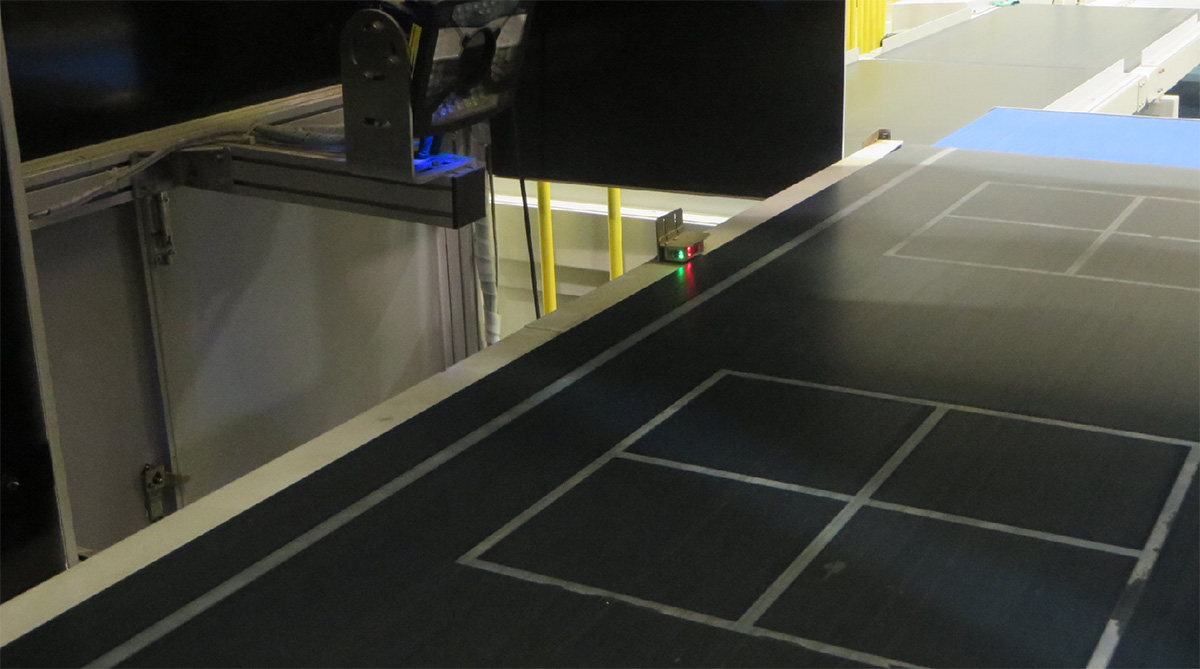

面阵相机（侧面）触发传感器

散热风扇

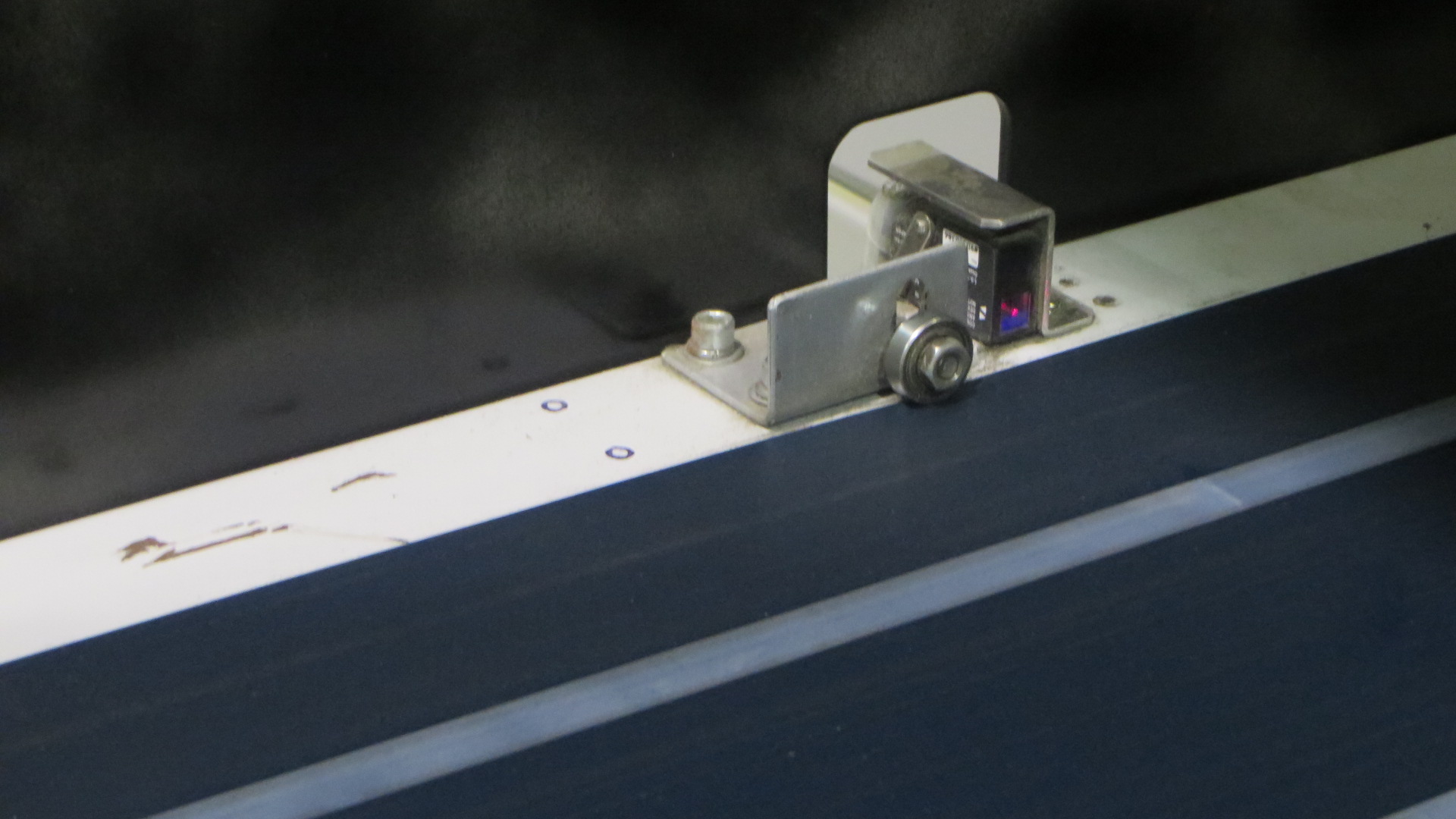

线扫相机（正面）传感器发射板

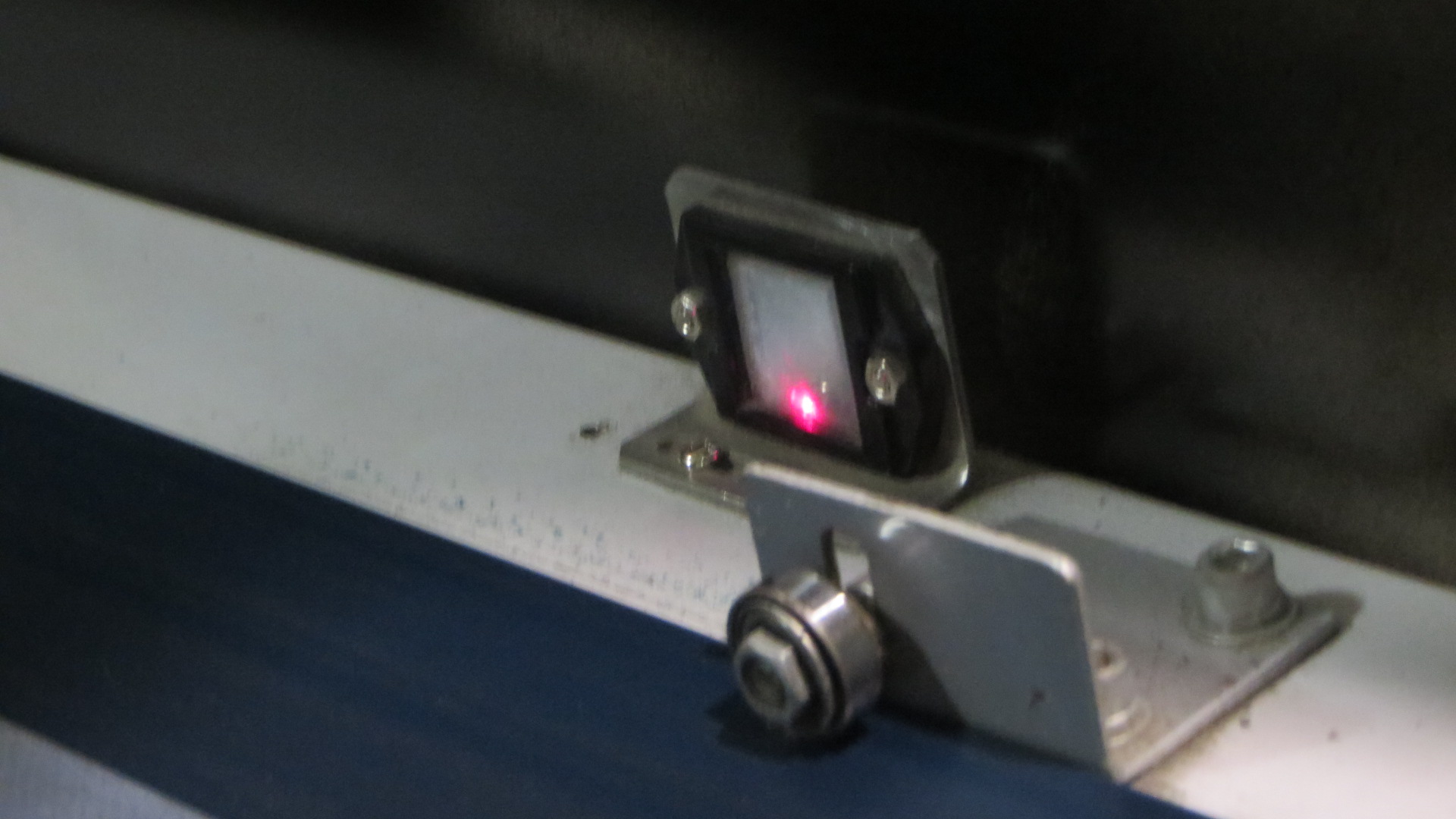

线扫相机（正面）传感器感测头

线扫相机触发传感器放大器

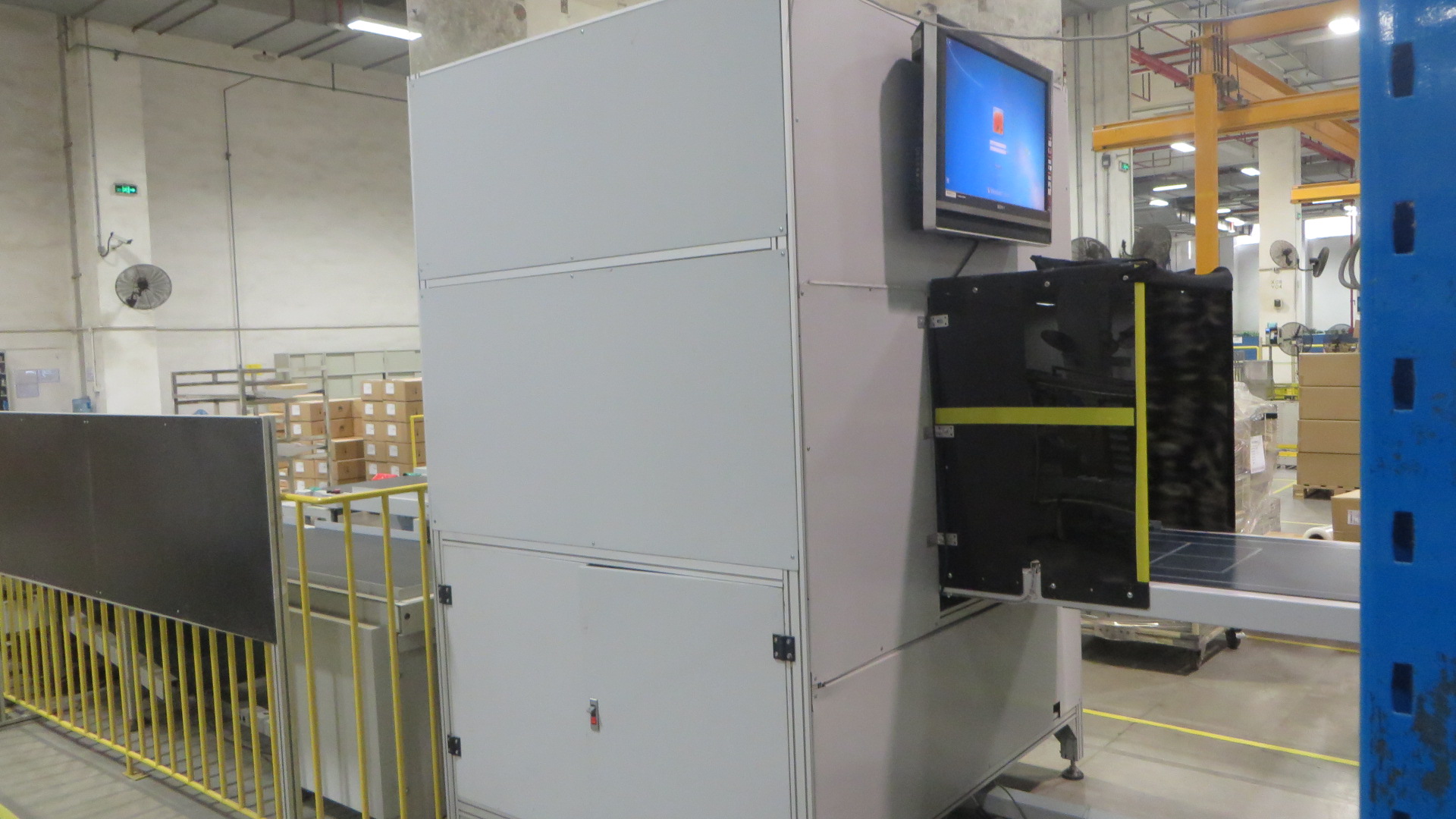

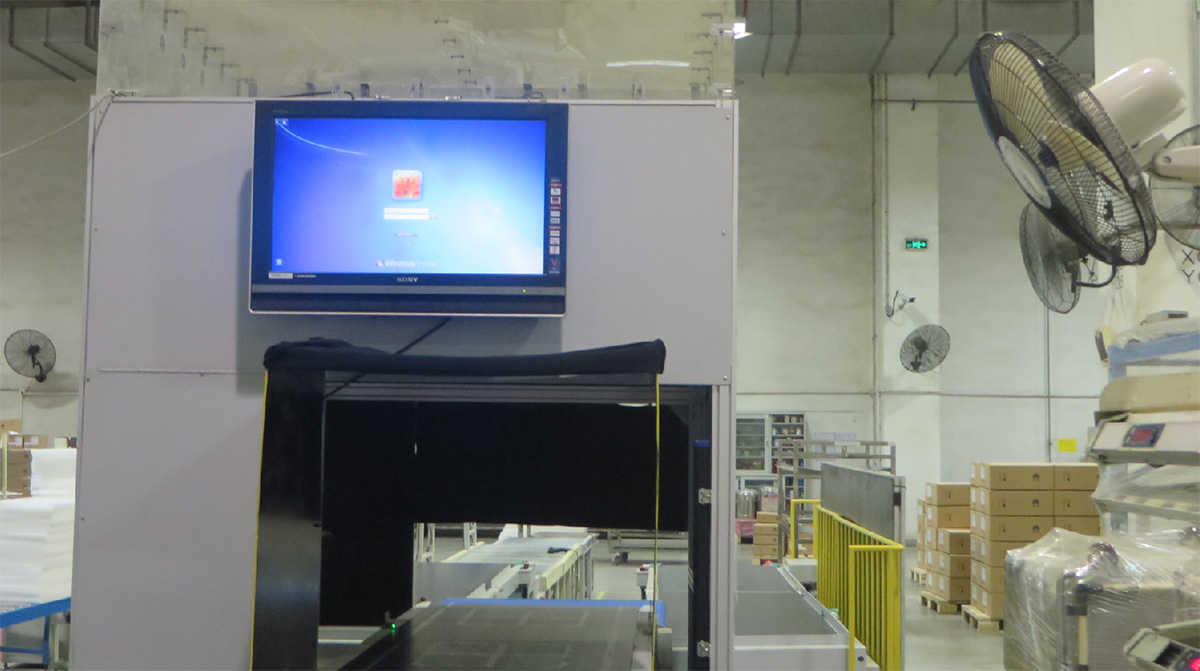

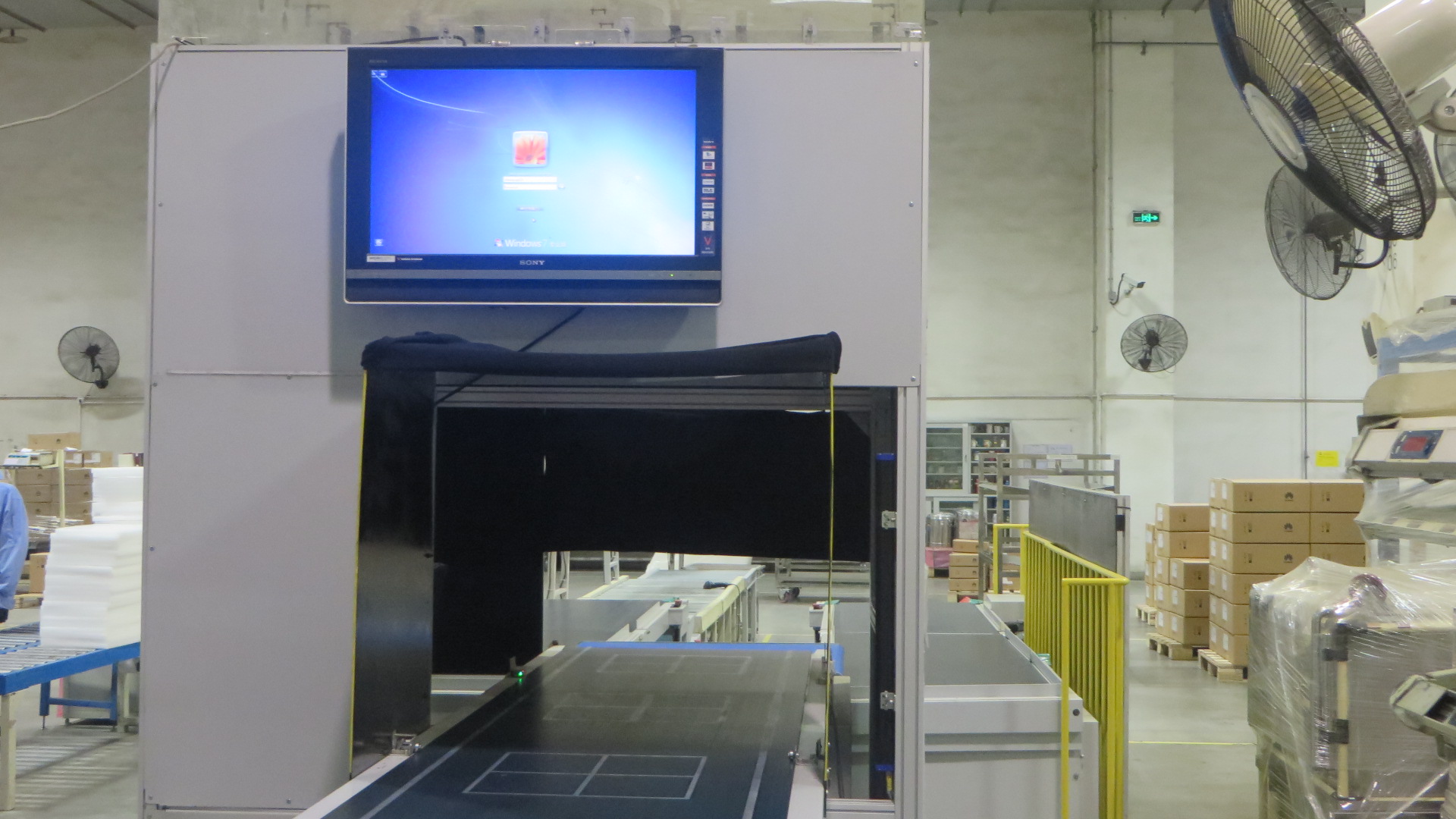

整体

产线/物流线条码读取分拣系统

1.通过对物品进行条码扫描检测，进行分检、信息记录、产线效率监控的多方位产线物流信息处理系统。

优势概览：

l 高速及大范围检测：物料高度0-400MM各种高度均能自动检测扫描

流水线速度最高可达2m/s

视野范围最大可达1500mm（条码分辨率0.36mm条件下）

l 长焦距高精度，可以在距离1700MM的距离下扫描读取0.125mm一维码二维码信息

l 自动对焦，无需气缸丝杠等物理方式调整扫描装置

l 物料适用范围广，多物料多品类均能适应

l 可编程，自定义设定检测范围及要求

l RS232，TCP/IP等多种通讯方式

2.案例

2.1仓库货物出库信息扫描系统

产品检测范围：0-400MM宽度以内各种规格产品。（条码分辨率0.125mm）

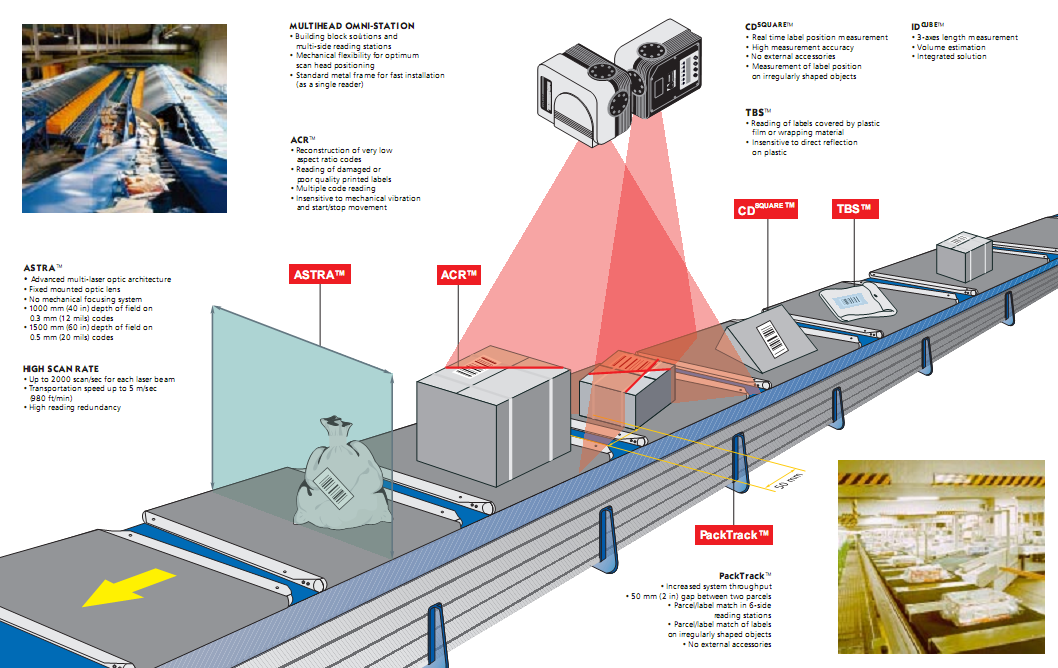

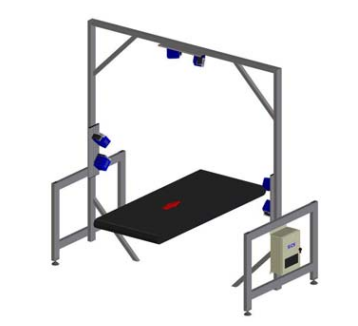

2.2检测机构：正上方及侧面同时检测。

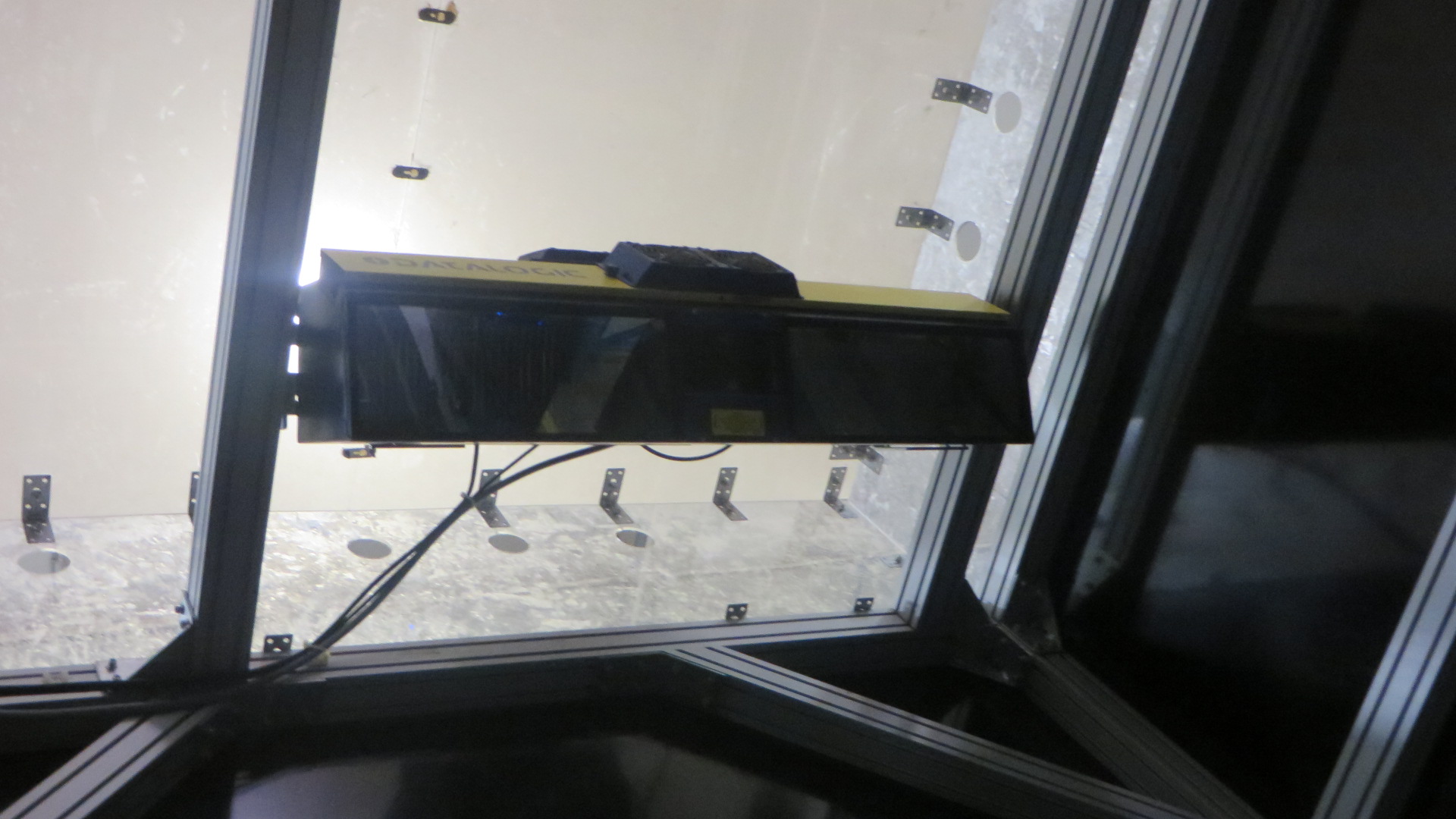

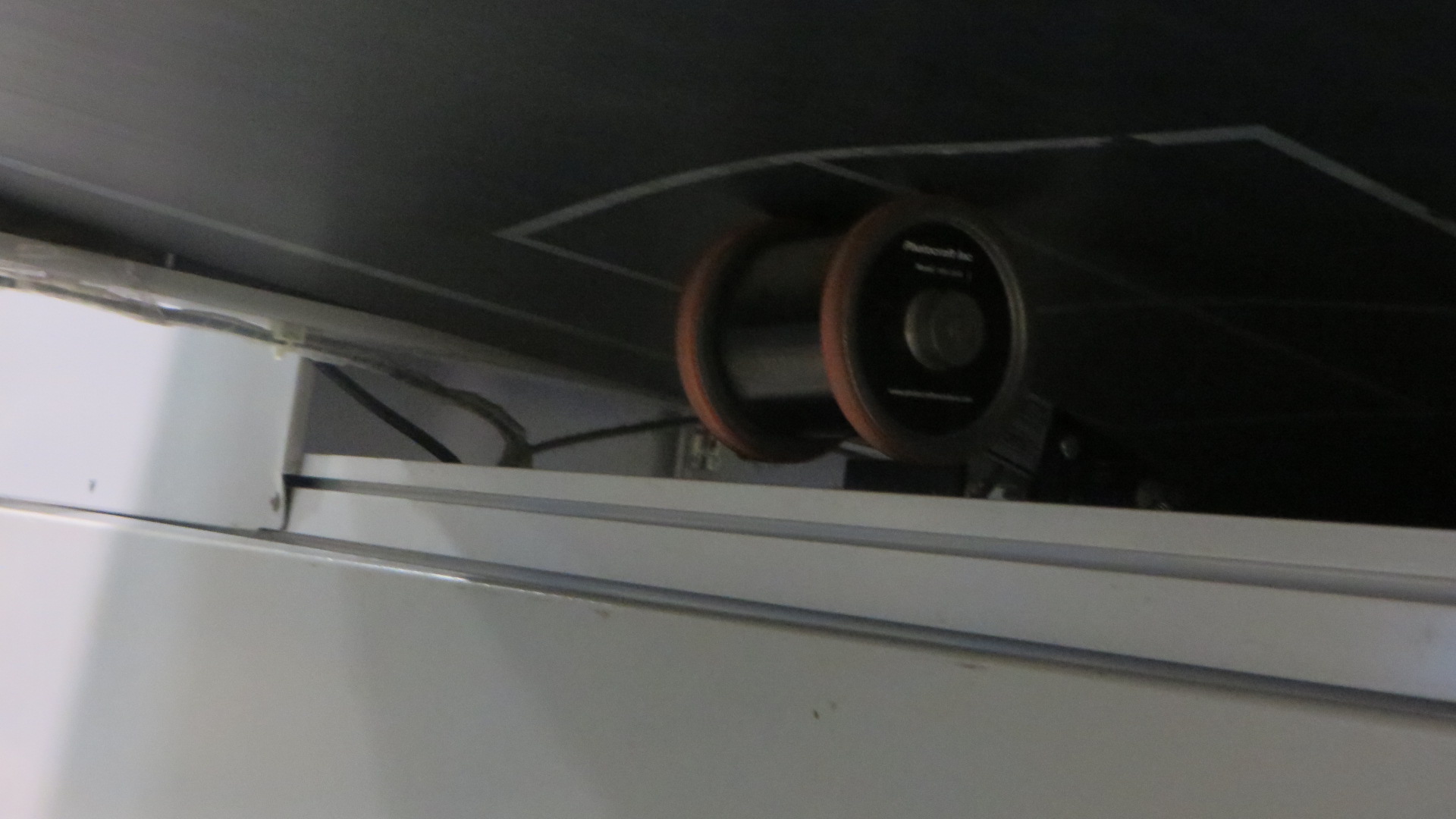

2.3实体内部结构图

3使用范例

多品类条码信息检测

4.技术优势

l 系统具备自动变焦功能，通过感应物料高度进行变焦。

l 根据项目需求灵活调整条码系统装配方式，以应对多角度物料条码。

l 高速通过，无需停顿拍摄。

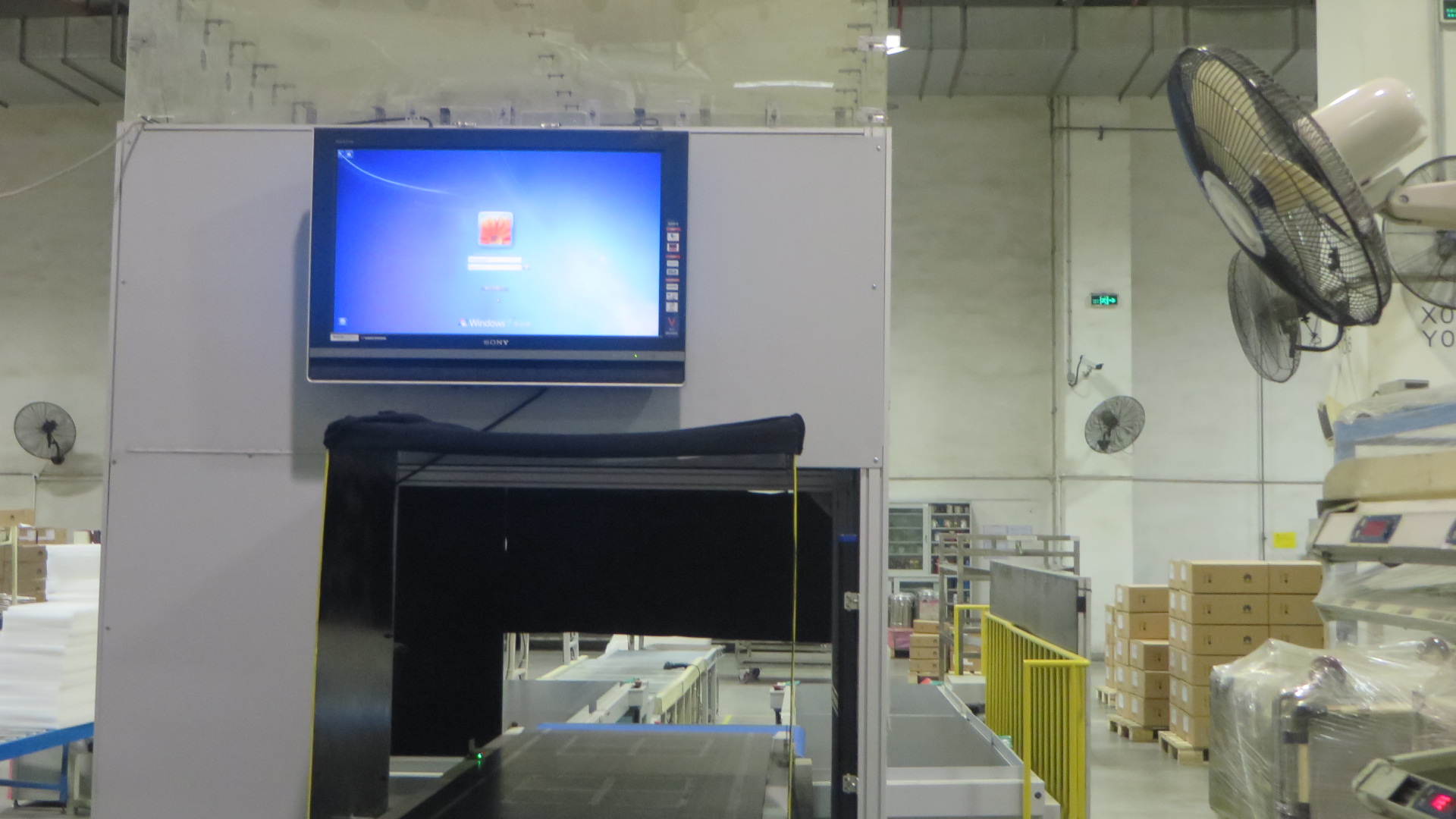

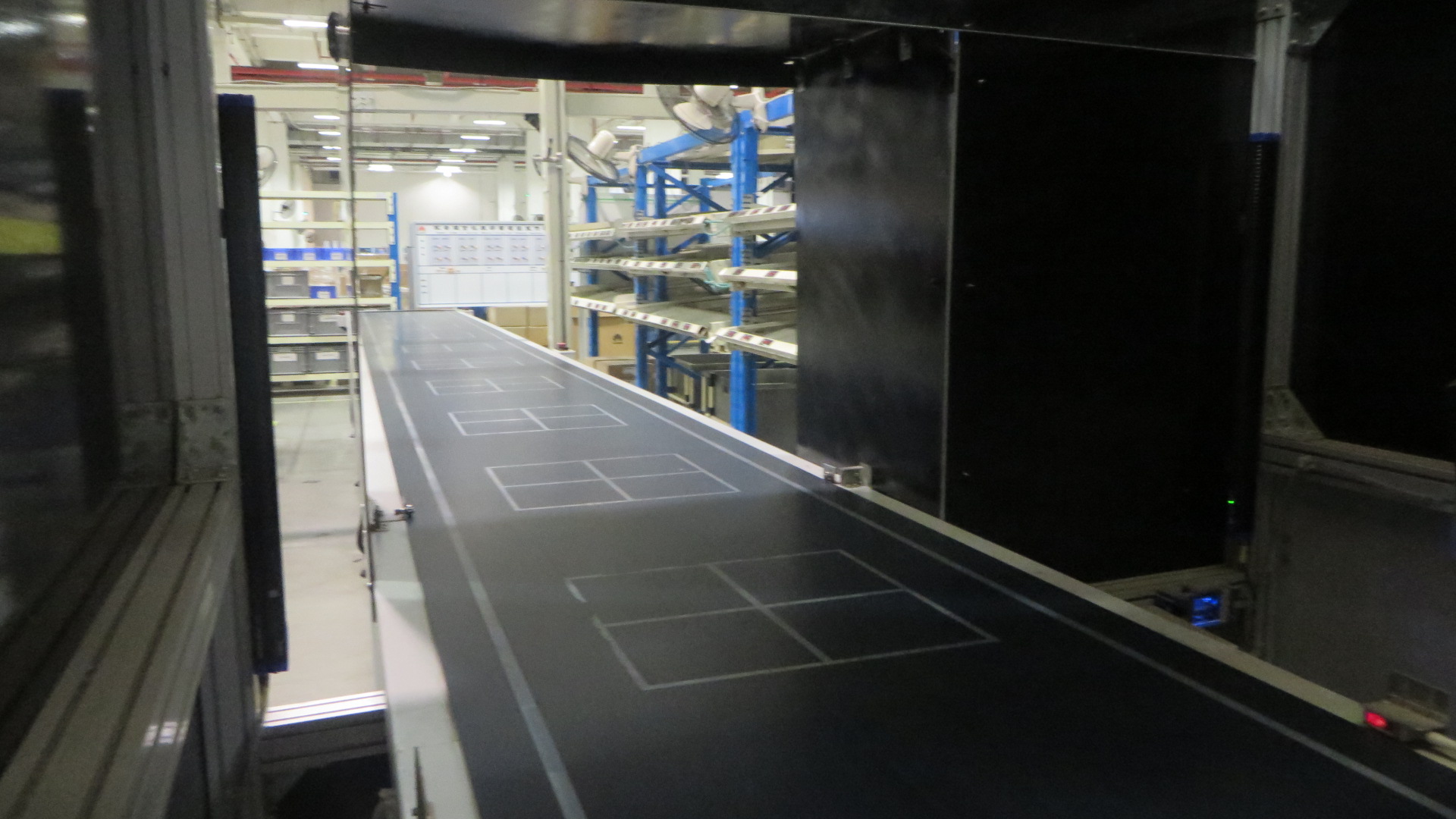

产线图

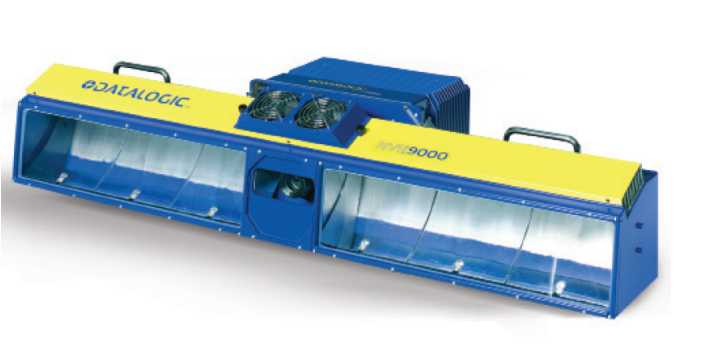

5.产品外观及技术参数
